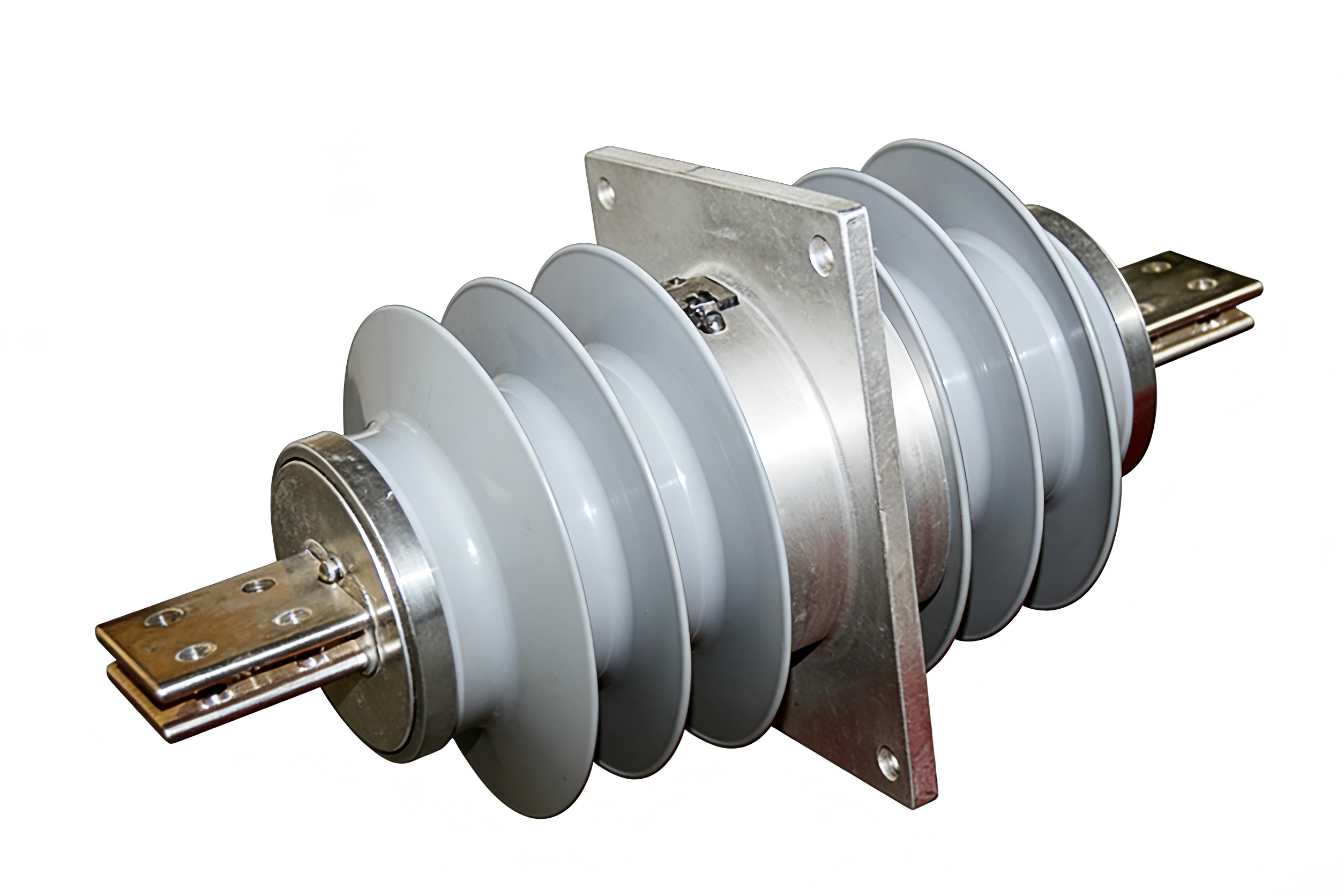

Проходной ввод RIP/RIS/RIF для стены

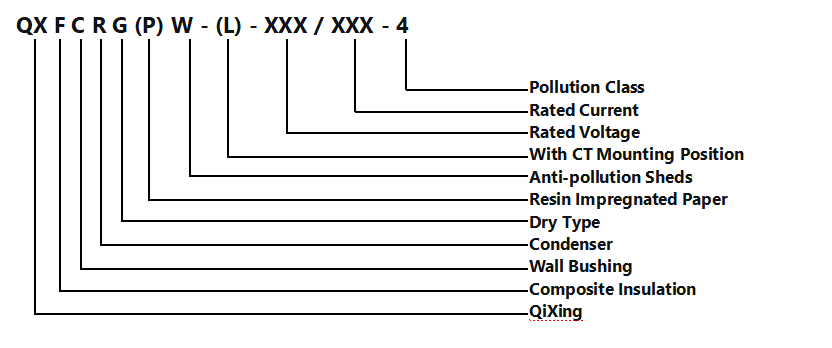

Продукт: QXFCRG(P)W(L)
Номинальное напряжение: 24кВ - 550кВ
Номинальный ток: 630А - 8000А
Сухой ввода RIP/RIS/RIF для стеновой проходки конденсатора
Стеновая проходка RIP
Стеновая проходка RIS/RIF
Мобильный: +86 182 0635 8008
Электронная почта:info@qxelectric.com
WhatsApp:+86 133 9635 8192

Сухой проходной изолятор для стены,
Проходной изолятор RIF/RIS для стены

WhatsApp
Электронная почта
Основные технические показатели

Проходной ввод RIP/RIS/RIF для стены

Основной технический показатель
Номинальное напряжение системы (кВ)10203566110220330
Номинальное напряжение (наивысшее напряжение оборудования) (кВ)122440.572.5126252363
Выдерживаемое напряжение промышленной частоты (кВ/мин)Сухо285095140230460570
Влажно285080140230460535
Выдерживаемое напряжение грозового импульсаПолная волна751252003255509501175
Срезанная волна82.5137.5220357.560510451292.5
Выдерживаемое напряжение коммутационного импульса (кВ)-----850950
Коэффициент диэлектрических потерьМаксимумЗначение при 1.05Um/√3 не должно превышать 0.4%.
ПриращениеПриращение между 1.05Um/√3 и Um не должно превышать 0.1%.
Уровень изоляции клеммы испытания (кВ/мин)3
Уровень частичных разрядов (пКл)Um≤10
1.05Um/√3≤5
Испытание на герметичность под давлением0.6МПа/20мин, утечки нет.
Кратковременно выдерживаемый токВеличина: 25-кратный номинальный ток проходного изолятора, максимум 100 кА.
Продолжительность: 2 с.
Номинальная частота (Гц)50
Наружный ребристый экранНаружные ребристые экраны с чередующимися длинными и короткими профилями для защиты от загрязнения. Номинальное расстояние утечки соответствует требованиям GB/T 26218.


Консольная выдерживаемая нагрузка (N)
Номинальное напряжение (кВ)Номинальный ток (А)
≤8001000-16002000-2500≥3150
≤521600N1600N2500N3150N
72.52000N2000N3150N4000N
123~1453150N3150N4000N4000N
170~3634000N4000N5000N5000N

Наши проходные изоляторы для стен разработаны для безопасной и стабильной передачи электроэнергии через стены или перекрытия на подстанциях и отличаются революционной конструкцией с цельной изоляцией.

Преимущества продукта

Конец проблемам с утечками: В отличие от традиционных бумажных проходных изоляторов, пропитанных маслом (склонных к утечке масла, старению и низкой сейсмостойкости), или так называемых «сухих» проходных изоляторов с силиконовым масляным наполнителем (страдающих от частичных разрядов и низкой механической прочности), в наших проходных изоляторах нечему протекать.

Монолитная цельная конструкция: Независимо от того, RIF это или RIP, сердечник представляет собой единый твердый диэлектрик без пустот. Внутри нет уплотнений, которые могли бы выйти из строя, и наполнителей, которые могли бы деградировать.

Высочайшая надежность: Такая бесшовная конструкция обеспечивает исключительные диэлектрические характеристики, механическую прочность и сейсмостойкость на протяжении всего срока службы.

Индивидуальное проектирование: Доступно для широкого диапазона толщин стен и вариантов монтажа.

Подходящие условия эксплуатации втулок
Высота над уровнем моря: Подходит для установки на высоте до 2000 м над уровнем моря включительно.

Для высот свыше 2000 м технические характеристики подлежат согласованию между поставщиком и покупателем.

Температура окружающей среды: Подходит для диапазона от -50 °C до +50 °C.

Для условий вне этого диапазона технические характеристики подлежат согласованию между поставщиком и покупателем.

Угол установки: Может устанавливаться под любым углом.

Класс загрязнения: Подходит для использования в сильно загрязненных районах с классом III или выше.


Информация для заказа

При оформлении заказа укажите следующие параметры:

1. Электрические параметры:
Номинальное напряжение, номинальный ток, номинальная частота, внешнее расстояние утечки изоляции, внутренний изоляционный зазор, длина масляного конца, длина вывода, вытянутого вниз (критично), длина положения монтажа CT (критично).

2. Параметры окружающей среды:
Температура окружающей среды, высота над уровнем моря, класс загрязнения.

3. Детали установки:

Если требуется установка проходного трансформатора тока (CT), укажите, нужен ли разъемный или интегрированный CT, и предоставьте соответствующие параметры CT.

4. Обозначение модели:
Буква «F» в номере модели (например, для Transformer Bushing, GIS Bushing или Wall Bushing) указывает на композитные юбки из силиконовой резины. Отсутствие «F» указывает на фарфоровые юбки.
Примечание: размеры фланца и выводов проходного изолятора могут быть индивидуально разработаны в соответствии с требованиями производителя трансформатора. Мы также поставляем проходные изоляторы для прямой замены уже установленных изделий.
