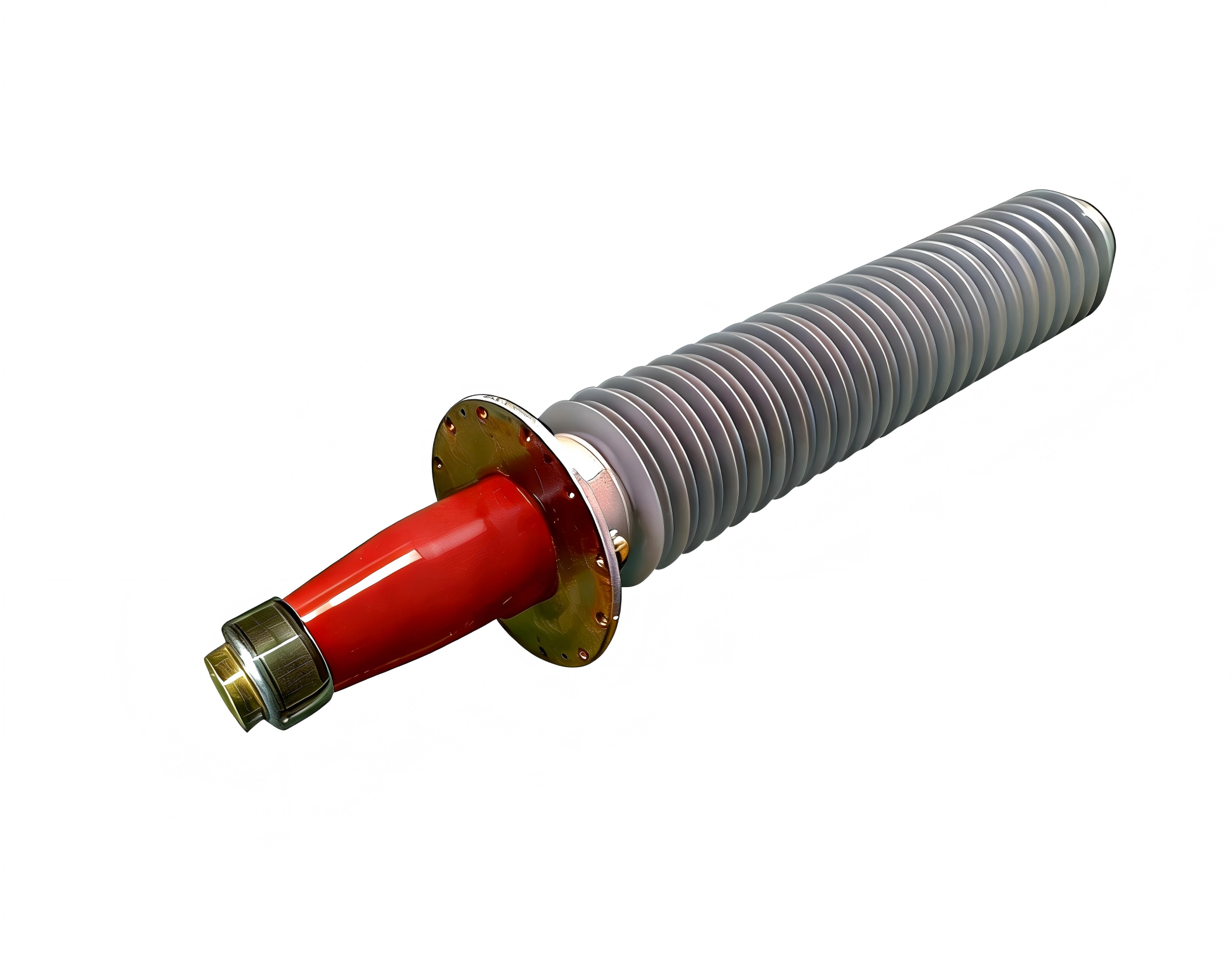

ГИС выходной ввод

Товар: QXFG(P)RGW
Номинальное напряжение: 40.5кВ - 550кВ
Номинальный ток: 1000А - 8000А
Сухой конденсаторный ввод GIS
Ввод GIS типа RIP
Ввод GIS типа RIF

Мобильный: +86 182 0635 8008

Электронная почта:info@qxelectric.com

WhatsApp:+86 133 9635 8192



Сухой ввод для GIS
Ввод GIS типа RIF/RIS

WhatsApp

Электронная почта

Основные технические показатели

Основные технические показатели
Номинальное напряжение системы (кВ)		66	110	220	330	500
Номинальное напряжение (наибольшее напряжение для оборудования) (кВ)		72.5	126	252	363	550
Выдерживаемое напряжение промышленной частоты (кВ/мин)	Сухой	140	230	460	595	710
	Мокрый	140	230	460	535	-
Выдерживаемое напряжение грозового импульса	Полная волна	325	550	1050	1175	1550
	Обрезанная волна	357.5	605	1155	1292.5	1705
Выдерживаемое напряжение коммутационного импульса (кВ)		-	-	850	950	1175
Тангенс угла диэлектрических потерь	Максимальный	Значение при 1,05Um/√3 не должно превышать 0,4%.
	Приращение	Приращение между 1,05Um/√3 и Um не должно превышать 0,1%.
Уровень изоляции испытательного вывода (кВ/мин)		3
Уровень частичных разрядов (пКл)	Um	≤10
	1,05Um/√3	≤5
Испытание на герметичность		0,65МПа/24ч, без утечки.
Ток термической стойкости		Величина: 25-кратный номинальный ток ввода, максимум 100кА. Длительность: 2с.
Номинальная частота (Гц)		50
Наружная юбка		Наружные юбки с чередующимися длинными и короткими профилями для защиты от загрязнения. Номинальное расстояние утечки соответствует требованиям GB/T 26218.

Допустимая нагрузка на консоль (Н)
Номинальное напряжение (кВ)	Номинальный ток (А)
Номинальное напряжение (кВ)	≤800	1000-1600	2000-2500	≥3150
72.5	2000N	2000N	3150N	4000N
126	3150N	3150N	4000N	4000N
252	4000N	4000N	5000N	5000N
363	4000N	4000N	5000N	5000N
550	4000N	4000N	5000N	5000N

Этот ввод обеспечивает прямое и надежное соединение между воздушными линиями (или другим наружным оборудованием) и элегазовым металлическим распределительным устройством (GIS).

Преимущества продукта

Настоящее твердотельное диэлектрическое решение: Наши вводы RIF или RIP полностью исключают газ SF6 из конструкции ввода, решая проблемы утечки газа, контроля давления и дорогостоящего обслуживания, связанные с традиционными газонаполненными вводами GIS.

Установка под любым углом и работа при низких температурах: Твердотельная конструкция позволяет устанавливать ввод под любым углом и сохраняет полную функциональность при экстремально низких температурах (ниже -40°C), когда газ SF6 может сжижаться и вызывать пробой изоляции.

Повышенная безопасность: Устраняет риск взрыва из-за потери давления газа или внутреннего перекрытия.

Индивидуальное проектирование: Адаптируется к различным интерфейсам GIS и условиям окружающей среды.

Подходящие условия эксплуатации втулок

Высота над уровнем моря: Применимо для установки на высоте до 2000м над уровнем моря.
Для высот более 2000м технические характеристики должны быть согласованы между поставщиком и покупателем.

Температура окружающей среды: Подходит для диапазона от -50°C до +50°C.
Для условий вне этого диапазона технические характеристики должны быть согласованы между поставщиком и покупателем.

Угол установки: Может быть установлен под любым углом.

Класс загрязнения: Подходит для использования в сильно загрязненных зонах с классом III или выше.

Информация для заказа

При размещении заказа укажите следующие параметры:

1. Электрические параметры:

Номинальное напряжение, номинальный ток, номинальная частота, длина пути утечки внешней изоляции, внутреннее изоляционное расстояние, длина масляного конца, длина вытяжного провода (критично), длина монтажного положения CT (критично).

2. Параметры окружающей среды:

Температура окружающей среды, высота над уровнем моря, класс загрязнения.

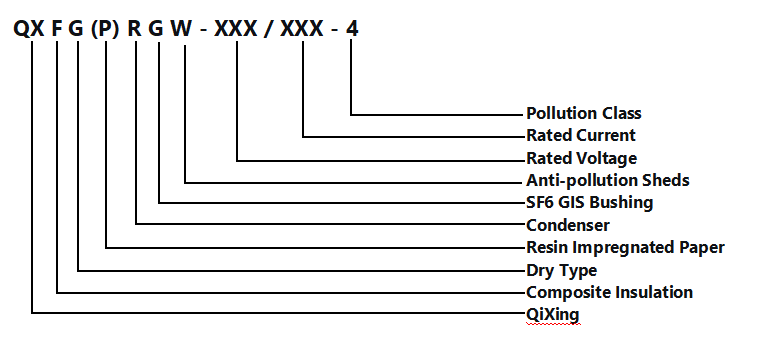

3. Обозначение модели:

Буква "F" в номере модели (например, для ввода трансформатора, ввода GIS или настенного ввода) указывает на композитные юбки из силиконовой резины. Отсутствие "F" указывает на фарфоровые юбки.

Примечание: Размеры фланца ввода и клемм могут быть индивидуально спроектированы в соответствии с требованиями производителя трансформаторов. Мы также поставляем вводы для прямой замены существующих установок.
